九洲普惠 FAD(S)系列方形换气扇 (FAD Series Standard Square Type)

产品概述与设计特点

FAD(S)系列是九洲普惠(POPULA)采用CAD优化设计的高性能方形换气扇。该系列产品以节能、大风量、低噪音为核心优势，其耗电量低于国家标准，广泛应用于各类建筑的通风换气工程。

主要优势：

• 节能高效：优化的风道与叶片设计，运行效率高，显著降低能耗。

• 低噪大风量：在保证大风量的同时，有效控制运行噪音，营造舒适环境。

• 款式多样：提供普通型和百叶窗型两种选择，满足不同安装需求。

适用范围：

• 应用场景：广泛应用于工业厂房、各类仓库、办公室、住宅等场所的通风换气。

技术规格参数

FAD(S)系列涵盖了从8寸到20寸的多种规格，具体性能参数如下：

• FAD20-4 (8寸): 功率28W，电压220V，转速1400r/min，流量780m³/h，噪声50dB(A)

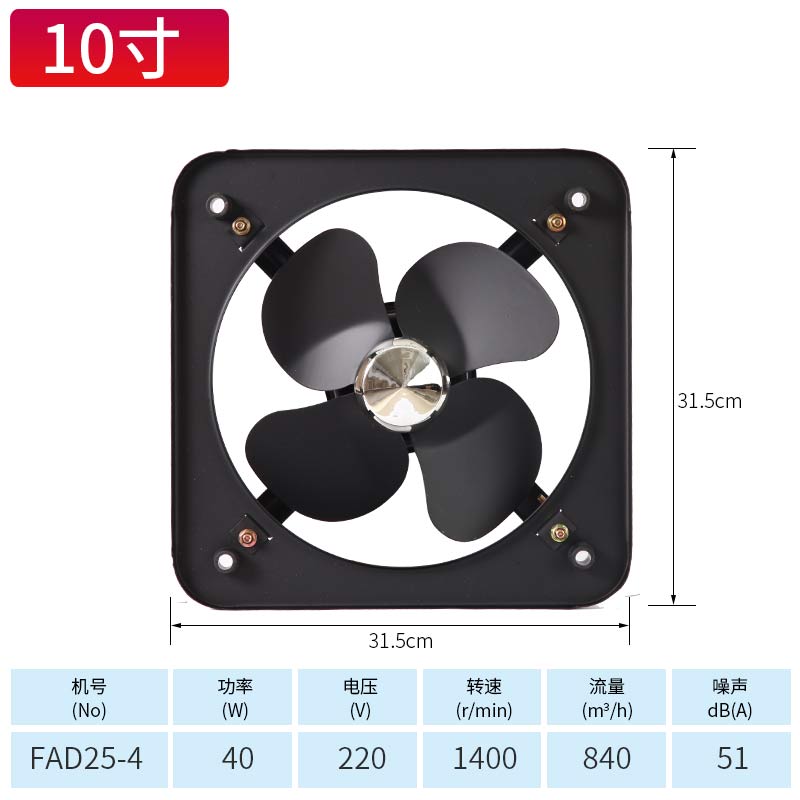

• FAD25-4 (10寸): 功率40W，电压220V，转速1400r/min，流量840m³/h，噪声51dB(A)

• FAD30-4 (12寸): 功率45W，电压220V，转速1400r/min，流量1080m³/h，噪声51dB(A)

• FAD35-4 (14寸): 功率75W，电压220V，转速1400r/min，流量2280m³/h，噪声53dB(A)

• FAD40-4 (16寸): 功率145W，电压220V，转速1400r/min，流量2880m³/h，噪声54dB(A)

• FAD(S)50-4 (20寸): 功率350W，电压220(380)V，转速1400r/min，流量5700m³/h，噪声56dB(A)

安装尺寸说明

本系列分为普通型和百叶窗型，外形尺寸及重量略有不同，请根据实际开孔尺寸选择：

1. 普通型工业换气扇尺寸

• FAD20-4: D=Ø215, A=265, B=200, H=145, 重量1.55kg

• FAD25-4: D=Ø265, A=315, B=285, H=150, 重量1.8kg

• FAD30-4: D=Ø315, A=375, B=350, H=173, 重量2.1kg

• FAD35-4: D=Ø365, A=450, B=415, H=190, 重量2.9kg

• FAD40-4: D=Ø415, A=475, B=435, H=230, 重量5.6kg

• FAD50-4: D=Ø515, A=565, B=490, H=260, 重量8.7kg

2. 百叶窗型工业换气扇尺寸

• FAD20-4: D=Ø215, A=265, B=200, H=193, H1=145, C×C=240, 重量2.0kg

• FAD25-4: D=Ø265, A=315, B=285, H=200, H1=150, C×C=270, 重量2.3kg

• FAD30-4: D=Ø315, A=375, B=350, H=220, H1=173, C×C=340, 重量2.9kg

• FAD35-4: D=Ø365, A=450, B=415, H=241, H1=190, C×C=395, 重量3.9kg

• FAD40-4: D=Ø415, A=475, B=435, H=280, H1=230, C×C=425, 重量6.7kg

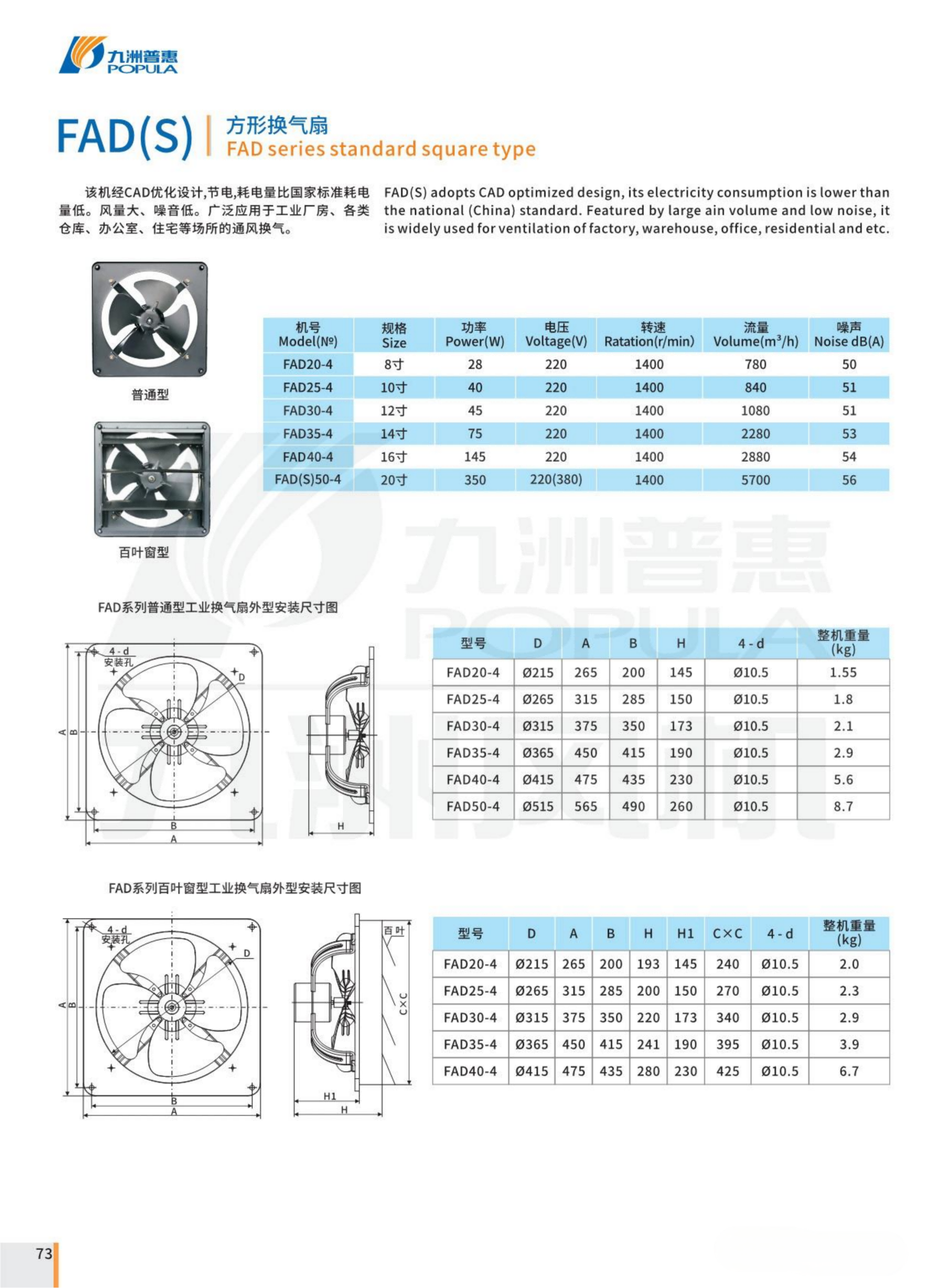

图示包含普通型与百叶窗型外观及详细安装尺寸图
